Technische Richtwerte und Voraussetzungen für Bühnen

Moderne Bühnentechnik benötigt architektonische Voraussetzungen bezüglich Lasten, Anschlussleitungen (Strombedarf) oder raumbildender Ausbauten. Wir möchten Bauherren und Architekten Anhaltspunkte und Richtwerte geben, damit diese frühzeitig in der Planung berücksichtigt werden.

→ Anschlussleistung Bühnenmaschinerie
→ Lastenermittlung und Lastenplan
→ Bühnenmaße (Bühnenfläche, Portalgröße, Orchesterpodium)

Anschlussleistung Bühnenmaschinerie

Für die Bühnenmaschinerie muss die erforderliche elektrische Anschlussleistung (Strombedarf) zur Verfügung stehen. Diese ist abhängig von der Anzahl und Größe der bühnentechnischen Anlagen und kann nur anhand der Betrachtung der Einzelanlagen verlässlich eingeschätzt werden. Unabhängig davon ist eine erste Einschätzung in frühen Phasen der Planung wichtig. Aus einem Querschnitt verschiedener Projekte sind folgende Annahmen realistisch

Anschlussleistung der gesamten Bühnenmaschinerie:

Stadthalle/ kleines Theater: ca. 80 KW
Mittleres Theater: ca. 150 KW
Großes Theater: ca. 450 KW und höher

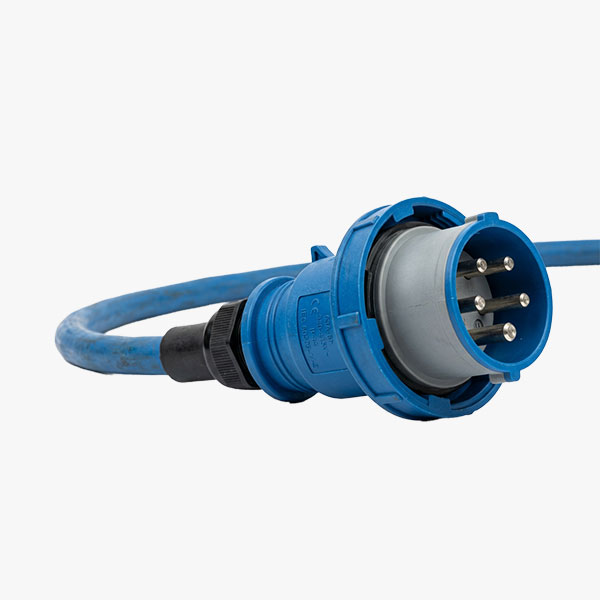

Richtwerte Anschlussleistung Strombedarf

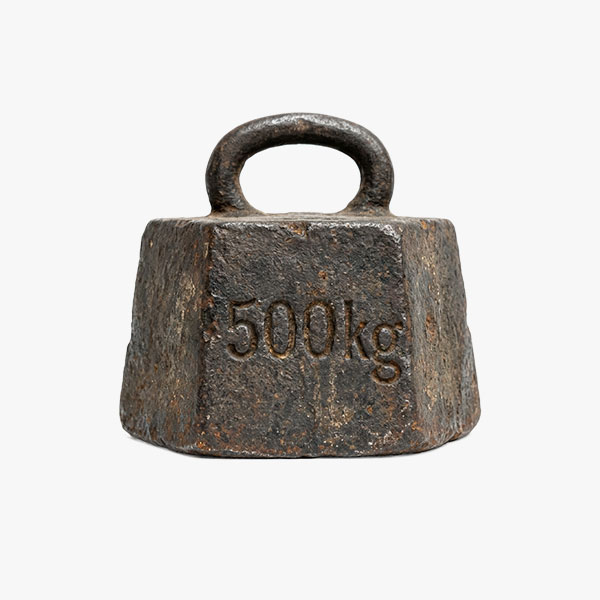

Lastenermittlung und Lastenplan für Bühnentechnik

Eine entscheidende Schnittstelle von der Bühnentechnik zum Gebäude ist die Lasteinleitung in das Tragwerk und die Decken des Gebäudes. Bei Neubauten und Sanierungen muss sichergestellt sein, dass die Bauteile die Eigenlasten und Nutzlasten der Bühnentechnik sicher aufnehmen können. Daher ist es sinnvoll, bereist in ersten Planungsphasen die Lasten der Bühnentechnik ausreichend zu berücksichtigen. Damit der Tragwerkplaner die Lasteinleitung in das Gebäude prüfen kann, benötigt er einen Lastenplan. Dieser wird vom Bühnenplaner erstellt. Für zuverlässige Lastangaben ist immer eine Einzelfallbetrachtung notwendig, erste Richtwerte können aber bei der Einschätzung hilfreich sein:

Beispiel für Eigenlasten Richtwerte (Eigengewichte):

Stahlbau Bühne: ca. 1,5 KN/m²
Bühnenpodium einfach: ca. 2,5 KN/m²
Bühnenpodium Doppelstock: ca. 5 KN/m²
Schnürboden: ca. 1 KN/m²
Rollenboden: ca. 0,8 KN/m²
Antriebe: ca. 5 KN – 10 KN (bei höher Nutzlast schwerer)
Arbeitsgalerien und Stege: ca. 1,5 KN/m²

Beispiel für Nutzlasten (einige sind festgelegt in DIN 56955)

Bühne: 5 kN/m²
Schnürboden: 1KN/m²
Arbeitsgalerien: 2,5 KN/m²
Punktzüge: üblich 2 KN bis 5 KN
Prospektzüge: 3,5 KN bis 10 KN

Die Angaben auf dieser Seite sind nur Richtwerte, die eine erste Einschätzung ermöglichen sollen.
